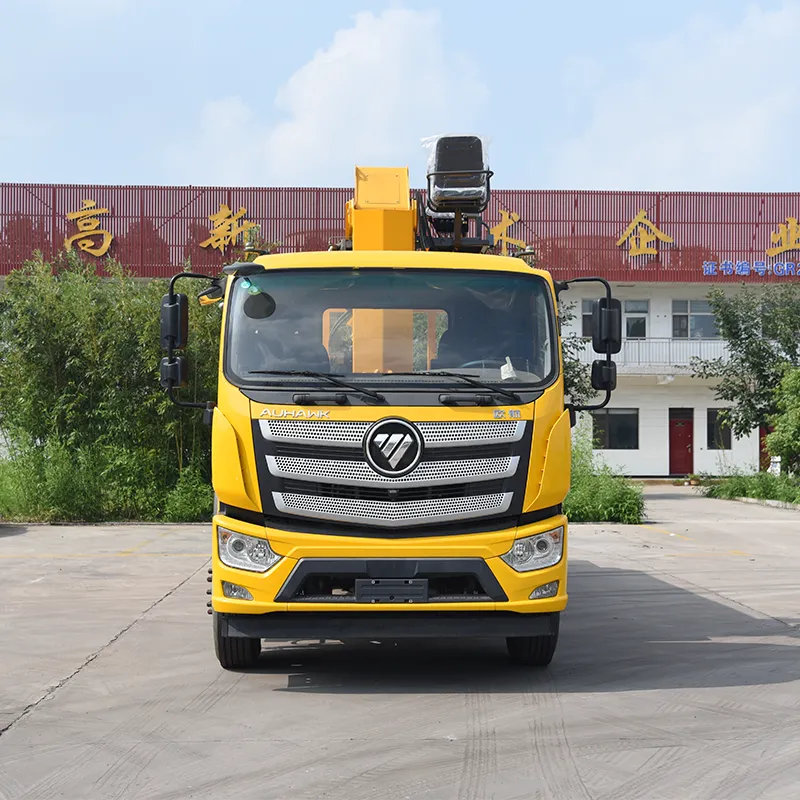

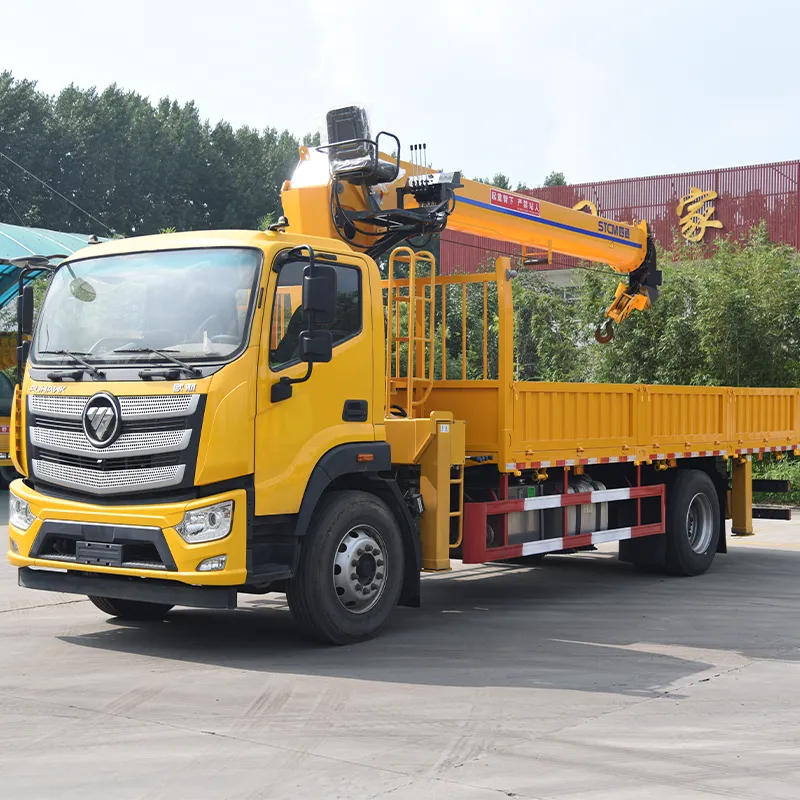

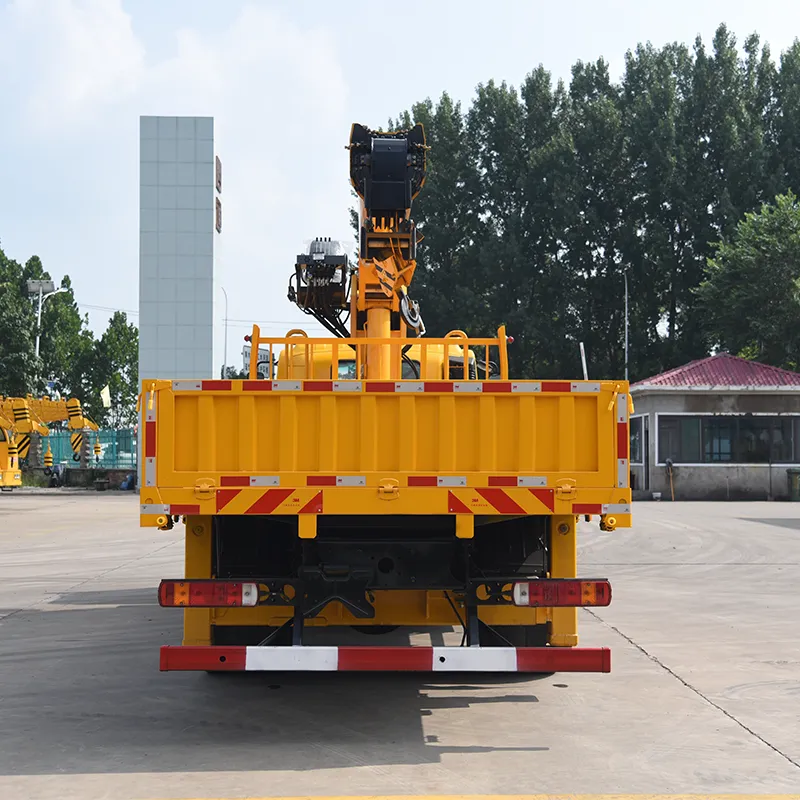

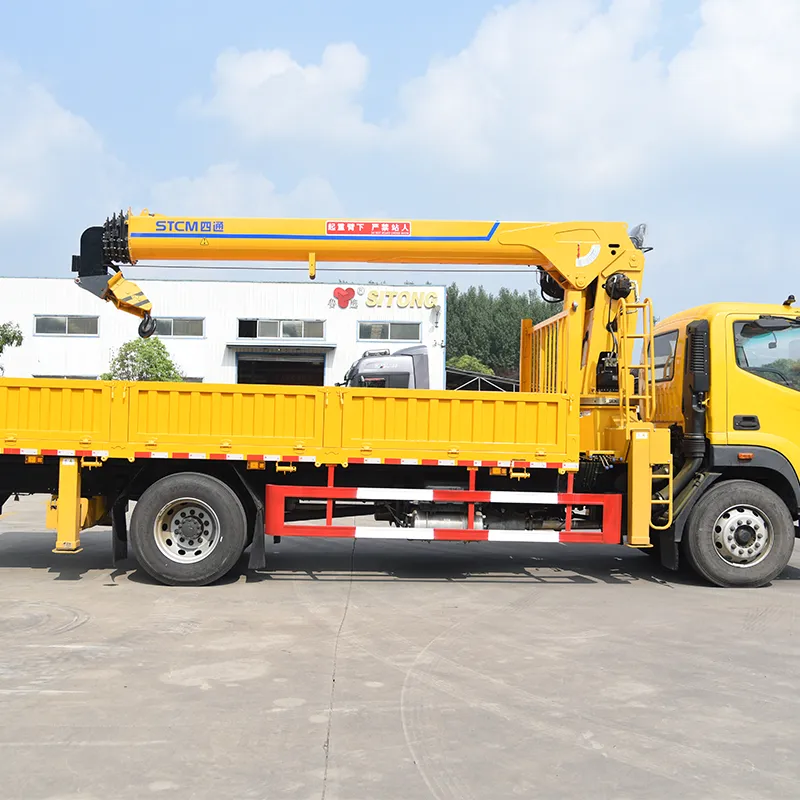

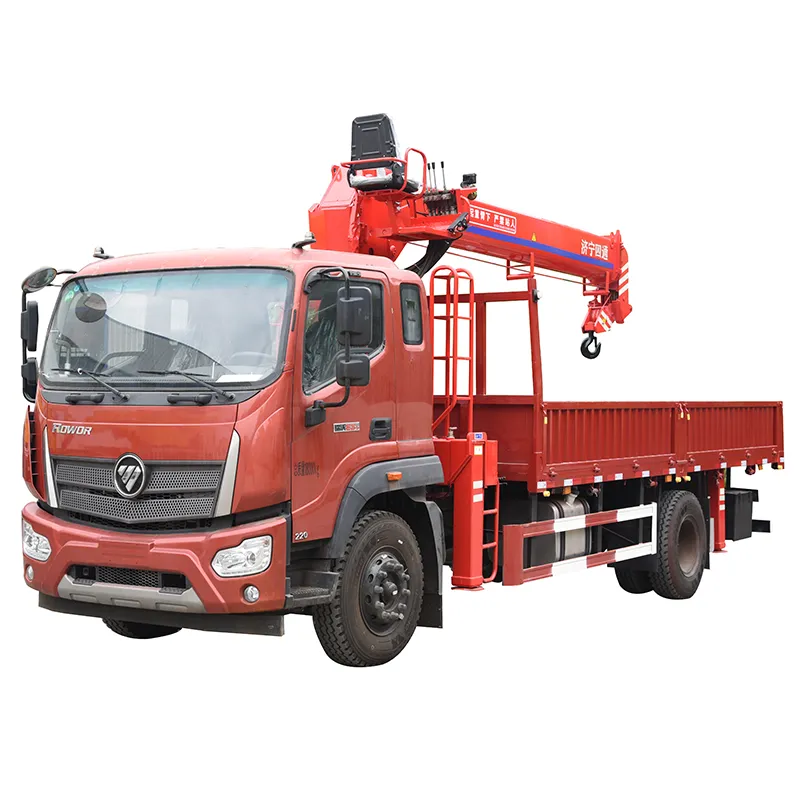

Это средний кран-манипулятор на автомобильной базе класса 8 тонн, установленный на шасси Футян (соответствует стандарту Евро-6) и сочетает в себе функции подъема грузов и их транспортировки. Момент подъема 20 т·м и высота подъема 21,5 м адаптированы к сценариям монтажа на средних и малых строительных объектах, а размеры кузова отвечают требованиям к транспортировке. Конструкция с двухцилиндровым выдвижением стрелы и полным поворотом повышает гибкость работы, а автоматические гидравлические опоры упрощают процесс развертывания на рабочей площадке. Оборудование часто используется для монтажа строительных материалов, транспортировки оборудования и других рабочих условий.
| Параметры шасси | Значения | Параметры кран-манипулятора | Значения |
| Выбранное шасси | Футян | Максимальная грузоподъемность | 8000 кг |
| Модель шасси | BJ1188VKPFK-AD1 | Кран-манипуляторная стрела | 5 м * 5 секций |
| Стандарт выбросов | Евро-6 (соответствует китайскому стандарту ГБ 6) | Длина базовой стрелы | 5.5-20.5 м |
| Мощность двигателя | 162 кВт | Максимальная высота подъема | 21.5 м |
| Коробка передач | Фашисте (Faster) 8-ступенчатая | Расстояние между опорами | 5800 (передняя) / 5700 (задняя) |
| Модель шины | 10.00R20-18PR | Максимальный момент подъема | 20 т*м |
| Колесная база | 5150 мм | Максимальный угол подъема стрелы | 75° |
| Количество шин | 6 | Поворот (оборот) | 360° полный поворот |
| Внешние размеры | 900025003850 мм | Скорость поворота | 2.5 об/мин |
| Внутренние размеры кузова | 60502400550 мм | Гидравлические опоры | Автоматические (двойные задние опоры) |
| Общий вес | 17995 кг | Способ выдвижения стрелы | Двухцилиндровое выдвижение (вторая секция стрелы выдвигается отдельно) |
| Номинальная грузоподъемность | 6365 кг | Расширение/сжатие стрелы | Кабель для возврата стрелы |
| Вес без нагрузки (собственный вес) | 11500 кг |
Преимущества продукции автокрана
1.Операционная система
Операционная система гидравлических опор позволяет управлять каждой опорой отдельно.
2.Отборные гидравлические компоненты
Важные гидравлические компоненты всей машины закупаются в соответствии со стандартами ведущих отечественных брендов, что гарантирует их стабильность и долговечность.
3.Сплошной рама диаметром 300 мм
Изготовлен из высокопрочной стали, обладает высокой опорной способностью и грузоподъемностью, а также слабой склонностью к изгибу.
4.Верхняя операционная кабина
Обладает широким обзором и обеспечивает безопасность эксплуатации; в целом изготовлена из высокопрочной стали.
5.Опоры с двойной полостью
Имеют высокую опорную способность, обеспечивают большую стабильность всей машины и повышенную безопасность при работе.

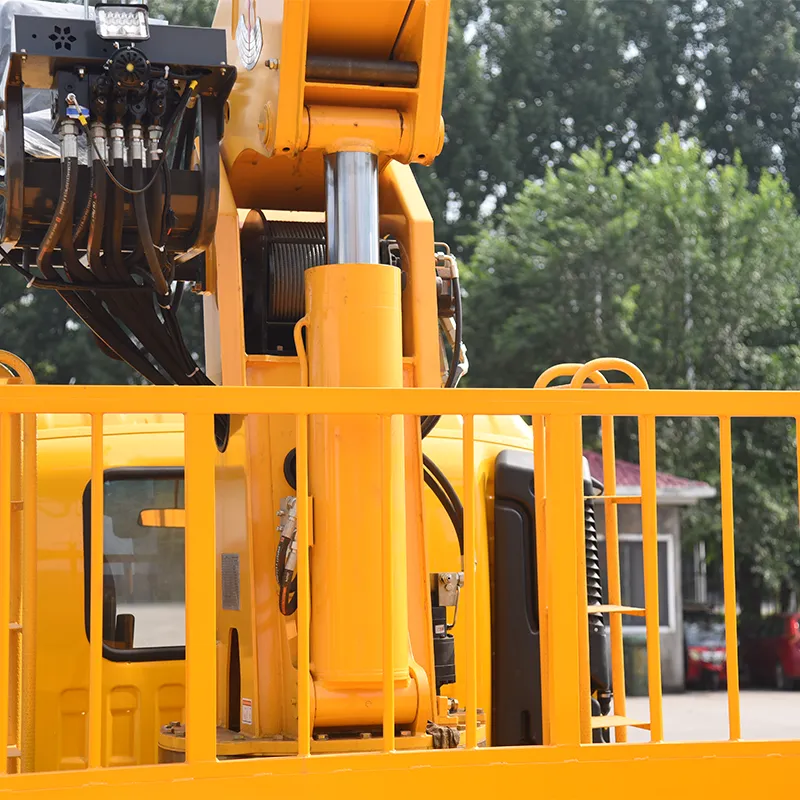

6.Гидравлические цилиндры
Гарантируют плавное выдвижение и легкое движение телескопического стрела, а также обеспечивают постоянную мощность и стабильность во время работы.
7.Рама продукции
Грузовые краны компании Ситонг изготовлены из специальной высокопрочной стали для рамы. При их производстве используется сварка по конструкции типа муфты-паз (маосюнь), что обеспечивает легковесность при сохранении прочности. Соединительные резьбовые отверстия рамы с поворотным подшипником и поворотной платформой обрабатываются с высокой точностью (сверление и нарезание резьбы) на крупном портальном обработочном центре, что избегляет нестандартных проблем, возникающих при использовании газодетальных отверстий.
8.Гидравлические трубки
Гидравлические трубки используют четырехслойные стальной проволочные трубки бренда Циндао Сянлу (ведущий отечественный бренд). Гидравлические соединения имеют конусную уплотнительную конструкцию, максимальное рабочее давление которых достигает 30 МПа, что гарантирует отсутствие утечек масла.

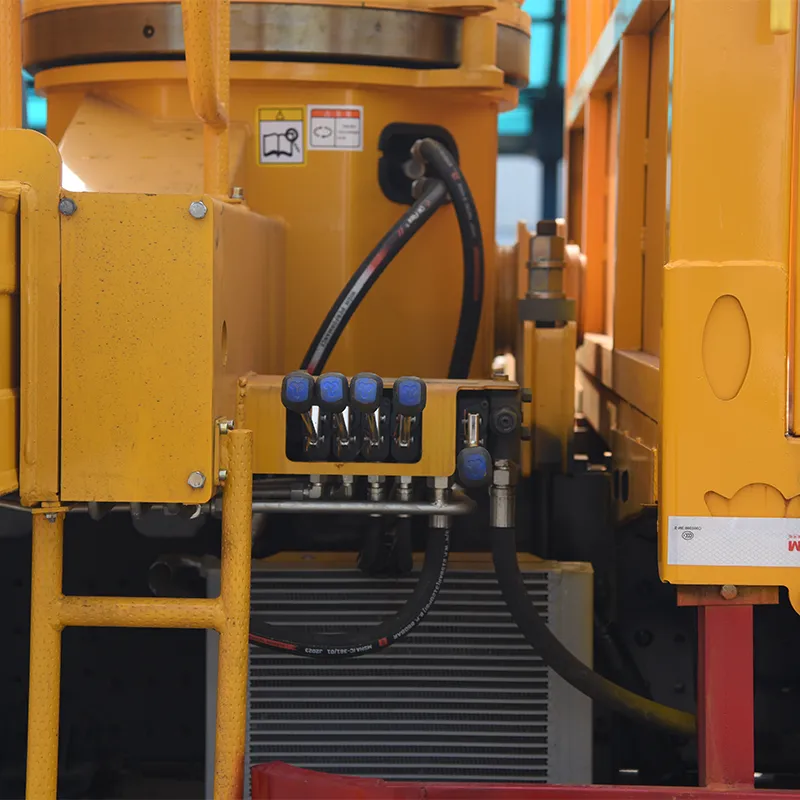

9.Гидравлические клапаны
Важные гидравлические компоненты, такие как гидравлические многопутевые клапаны и гидравлические лебедки, закупаются в соответствии со стандартами ведущих отечественных брендов, обеспечивая стабильность работы и долговечность.
10.Электродвигатель
Используются электродвигатели с медной обмоткой, которые имеют высокую термостойкость и хорошую теплоотдачу, гарантируя постоянную мощность и стабильность крана во время работы.
11.Поворотный подшипник
Используются внешнезубчатые подшипники из ковки марки 50ГФ от ведущих отечественных брендов, которые обеспечивают идеальное сочетание основных нагрузочных точек с рамой и избегяют проблем, вызванных слишком крупными или слишком мелкими подшипниками.
12.Сталь
Для изготовления используются высокопрочные листы с хорошей пластичностью марок TQ700#, TQ600# и BS960, которые повышают прочность и долговечность конструктивных элементов, одновременно снижая собственный вес и гарантируя качество стрелы точность геометрических размеров.
13.Медные втулки
Изделия без песчаных включений и газовых пустот, имеют однородную твердость и плотную микроструктуру, стабильно работают при высоком давлении, а также обладают хорошими полировочными свойствами и антиприлипательными свойствами.
14.Гидравлические цилиндры (специальные)
Специальные гидравлические цилиндры для кранов компании Ситонг имеют усиленный цилиндрический корпус и электрохимическое покрытие (обеспечивает высокую твердость), поэтому они обладают высокой стабильностью во время использования. Безшовные стальные трубы и гидравлические уплотнения изготовлены из качественного материала, что обеспечивает их износостойкость и герметичность (предотвращение утечек).
