Параметры 28-метровой автовышки Jiangling Модель автомобиля SST5043JGKJL (Luying) Внешние размеры 5995×2060×2800 мм Модель шасси JX1041TC26 Стрела крана 4,1 м × 7 секций Модель двигателя JX493ZLQ6A (Цзянлин) Поперечный пролет аутригера 5920 мм Мощность/лошадиная сила 90 кВт/122 л.с....
| Параметры 28-метровой автовышки Jiangling | |||
| Модель автомобиля | SST5043JGKJL (Luying) | Внешние размеры | 5995×2060×2800 мм |
| Модель шасси | JX1041TC26 | Стрела крана | 4,1 м × 7 секций |
| Модель двигателя | JX493ZLQ6A (Цзянлин) | Поперечный пролет аутригера | 5920 мм |
| Мощность/лошадиная сила | 90 кВт/122 л.с. | Продольный пролет выносной опоры | 6000 мм |
| Колесные базы | 2800 мм | Максимальная рабочая высота | 28 м |
| Тип шины | 650R16LT | Максимальный рабочий диапазон | 14,5 м |
| Количество жильцов | 2 человека | Номинальная нагрузка на рабочий бункер | 200 кг |
| Общая масса | 4495 кг | Угол поворота рабочего ковша | 180° |
| Максимальная скорость | 100 км/ч | Размер рабочего бункера | 1600×700×1000 мм |
|
Автомобиль использует шасси JIANGZHUANG с двигателем мощностью 85 кВт. Он оснащен поворотным столом на 360°, блокировкой погрузки и разгрузки, статическим гидравлическим автоматическим выравниванием люльки, поворотом люльки на 360° и освещением стрелы в стандартной комплектации. |
|||
1.Система электронного управления
Отображение рабочего статуса в реальном времени, сигнализация при превышении лимитов для обеспечения безопасности работ.
2.Тщательно отобранные гидравлические компоненты
Все важные гидравлические компоненты транспортного средства закупаются в соответствии со стандартами ведущих отечественных брендов, что гарантирует стабильность и долговечность гидравлических элементов.
3.Синхронное выдвижение всех секций стрелы
Внешние гидроцилиндры обеспечивают плавное и синхронное телескопическое выдвижение стрелы, повышая стабильность работы.

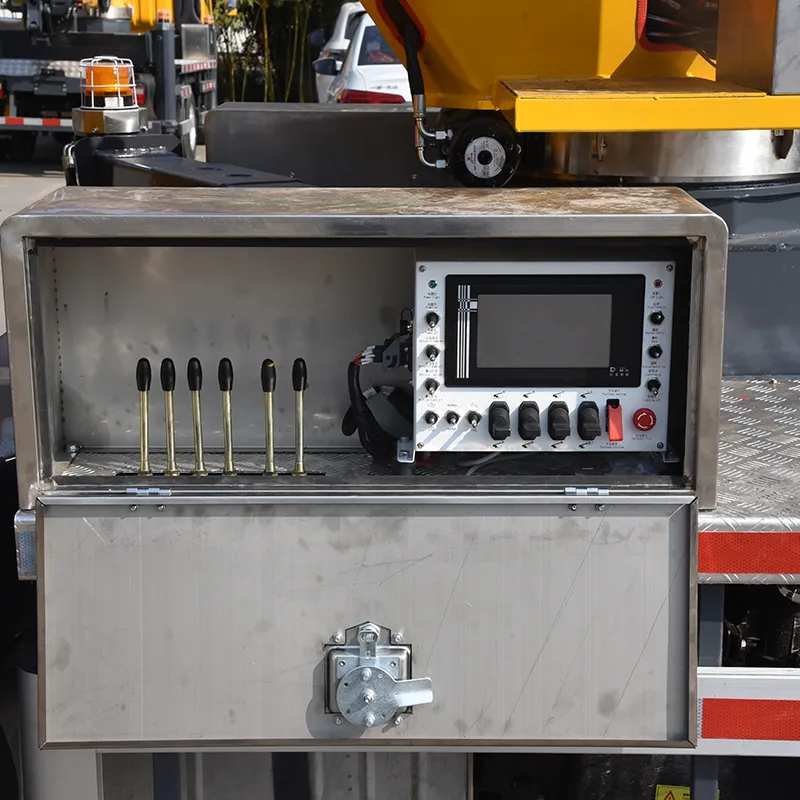

4.Верхняя панель управления
Интегрированная конструкция с электронным управлением клапанами обеспечивает плавную работу и удобство обслуживания.

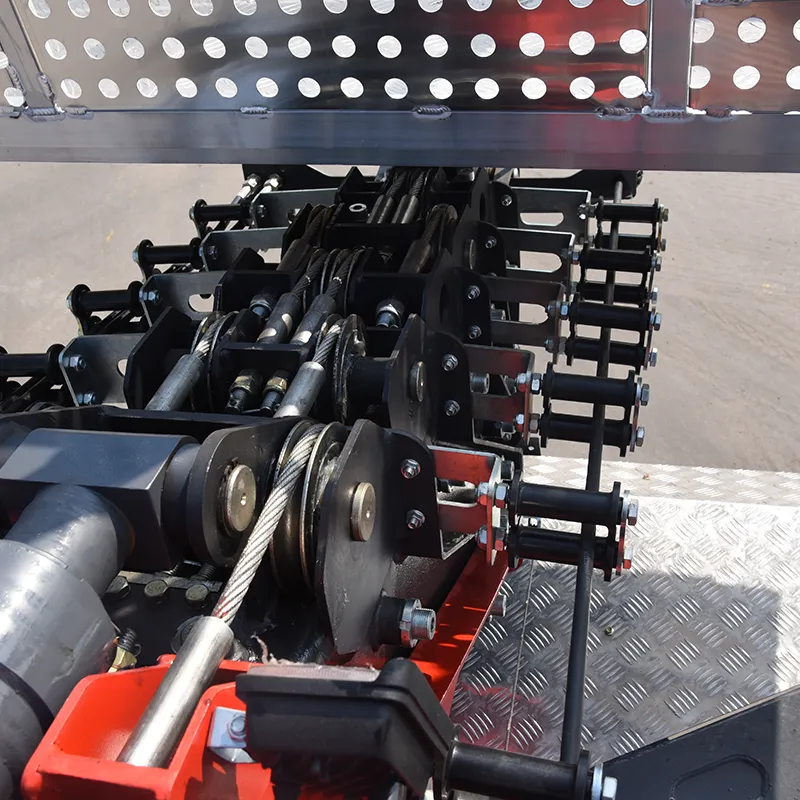

5.Двухцепная конструкция
Синхронная работа с грузоподъемностью в 5 раз выше, чем у стального троса. Высокая безопасность, исключает соскакивание с блока.
6.Алюминиевая рабочая люлька
Изготовлена из высокопрочной стали с антикоррозийным покрытием, обеспечивает безопасность при высотных работах.
7.Усиленная стрела
Стрела изготовлена из высокопрочной стали, обеспечивает синхронное и плавное телескопическое движение.
8.Тросовая телескопическая конструкция
Трехсекционная телескопическая конструкция с полным тросовым приводом, оснащена встроенным предохранителем от обрыва цепи.
9.Рама продукта
Крановые продукты компании Сытун используют специализированную сталь для рам высокой прочности. Сварка по шипово-пазовой структуре позволяет достичь облегчения веса при сохранении прочности. Монтажные отверстия под болты для соединения рамы с поворотным опорным устройством и поворотной платфорной сверлятся и нарезаются с высокой точностью на крупных портальных обрабатывающих центрах, что исключает нестандартные проблемы, связанные с использованием газовой резки отверстий.
10.Гидравлические маслопроводы
Гидравлические шланги используют четырёхслойные рукава с стальной оплёткой от отечественного первоклассного бренда Циндао Xiangliu. Гидравлические соединения применяют коническую герметизирующую структуру, выдерживающую максимальное давление до 30 МПа, что гарантирует отсутствие утечек масла.
11.Гидравлические клапаны
Ключевые гидравлические компоненты, такие как гидравлические многопозиционные клапаны и гидравлические лебедки, закупаются в соответствии со стандартами отечественных первоклассных брендов, что обеспечивает стабильность характеристик и долговечность.
12.Электродвигатель
Применены медные обмотки, обладающие высокой термостойкостью и хорошей теплоотдачей, что гарантирует постоянную мощность и стабильность работы крана.
13.Поворотный опорно-вращательный механизм
Используется кованая опора с внешним зацеплением из марганцевой стали 50 марганца от ведущего отечественного бренда, что обеспечивает идеальное соединение основных точек нагрузки с рамой и исключает проблемы, вызванные неподходящим размером опоры.
14.Стальные материалы
Применены высокопрочные и пластичные марки сталей TQ700#, TQ600# и BS960, что повышает прочность и долговечность конструктивных элементов, одновременно снижая собственный вес и обеспечивая высокое качество стрелы и точность геометрических размеров.
15.Медные втулки
Отсутствие раковин и породников, равномерная твердость, плотная структура. Стабильные характеристики при высоком давлении, хорошая полируемость и антифрикционные свойства.
16.Гидравлические маслопроводы
Специализированные гидравлические цилиндры для кранов Сытун. Утолщенный корпус цилиндра с гальванической обработкой, высокая твердость и стабильность при эксплуатации. Бесшовные стальные трубки, уплотнители износостойкие и герметичные.
