Модель транспортного средства SST5046JGKQL (Luying) Внешние габариты (Д×Ш×В) 5960 × 2050 × 2800 мм Модель шасси Isuzu Стрела 4,1 м × 7 секций Модель двигателя 4KB1-TCG60 (Isuzu) Поперечная база опор 5920 мм Мощность / Л.с. 96 кВт / 130 л.с. Продольная база опор 6000 мм Колесная база...
| Модель транспортного средства | SST5046JGKQL (Luying) | Внешние габариты (Д×Ш×В) | 5960 × 2050 × 2800 мм |
| Модель шасси | Isuzu | Стрела | 4,1 м × 7 секций |
| Модель двигателя | 4KB1-TCG60 (Isuzu) | Поперечная база опор | 5920 мм |
| Мощность / Л.с. | 96 кВт / 130 л.с. | Продольная база опор | 6000 мм |
| Колесная база | 2800 мм | Максимальная рабочая высота | 28 м |
| Модель шин | 6.50R15LT | Максимальный рабочий вылет | 14,5 м |
| Количество пассажиров | 2 человека | Номинальная нагрузка рабочей люльки | 200 кг |
| Полная масса | 4495 кг | Угол поворота рабочей люльки | 180° |
| Размеры рабочей люльки (Д×Ш×В) | 1600 × 700 × 1000 мм |
Основные преимущества продукции – Высокое качество, отличные рабочие характеристики, обширная рабочая зона.
1.Силовые элементы основных конструктивных узлов изготовлены из высокопрочной стали. Гидравлические и электрические компоненты управления – это известные международные или отечественные бренды, что обеспечивает высокое качество и надежность.
2.Максимальная рабочая высота – 28 м, максимальный рабочий вылет – 14,5 м.
3.На дополнительной раме установлено 4 выдвижных опоры с компоновкой "передние V-образные, задние V-образные", что обеспечивает хорошую адаптацию к условиям рабочей площадки.
4.Поворотная платформа с непрерывным вращением на ±360° в любом направлении. Простота и легкость управления, быстрое время отклика на команды, обширная рабочая зона.
5.Стрела состоит из шести телескопических секций (прямого типа), синхронное телескопирование, бесступенчатое регулирование скорости. Трубопроводы и кабели проложены с внешней стороны стрелы для удобства обслуживания.
6.Рабочая платформа размером 1,6×0,7 м, изготовлена из алюминиевого сплава (эстетичный и современный вид), с возможностью поворота на 360°.
7.Вся платформа автомобиля выстлана рифленым алюминиевым листом (эстетичный и солидный внешний вид).
8.С левой стороны автомобиля установлен вместительный ящик для инструментов, обеспечивающий удобное хранение запасных частей и инструментов для обслуживания.
9.Наличие функции работы с одной стороны. Требуется минимальная площадь для установки, возможность работы с одной стороны на узких улицах, что экономит рабочее пространство.
1.Система электронного управления
Отображение рабочего статуса в реальном времени, сигнализация при превышении лимитов для обеспечения безопасности работ.
2.Тщательно отобранные гидравлические компоненты
Все важные гидравлические компоненты транспортного средства закупаются в соответствии со стандартами ведущих отечественных брендов, что гарантирует стабильность и долговечность гидравлических элементов.
3.Синхронное выдвижение всех секций стрелы
Внешние гидроцилиндры обеспечивают плавное и синхронное телескопическое выдвижение стрелы, повышая стабильность работы.
4.Верхняя панель управления
Интегрированная конструкция с электронным управлением клапанами обеспечивает плавную работу и удобство обслуживания.
5.Двухцепная конструкция
Синхронная работа с грузоподъемностью в 5 раз выше, чем у стального троса. Высокая безопасность, исключает соскакивание с блока.
6.Алюминиевая рабочая люлька
Изготовлена из высокопрочной стали с антикоррозийным покрытием, обеспечивает безопасность при высотных работах.
7.Усиленная стрела
Стрела изготовлена из высокопрочной стали, обеспечивает синхронное и плавное телескопическое движение.
8.Тросовая телескопическая конструкция
Трехсекционная телескопическая конструкция с полным тросовым приводом, оснащена встроенным предохранителем от обрыва цепи.
9.Рама продукта
Крановые продукты компании Сытун используют специализированную сталь для рам высокой прочности. Сварка по шипово-пазовой структуре позволяет достичь облегчения веса при сохранении прочности. Монтажные отверстия под болты для соединения рамы с поворотным опорным устройством и поворотной платфорной сверлятся и нарезаются с высокой точностью на крупных портальных обрабатывающих центрах, что исключает нестандартные проблемы, связанные с использованием газовой резки отверстий.

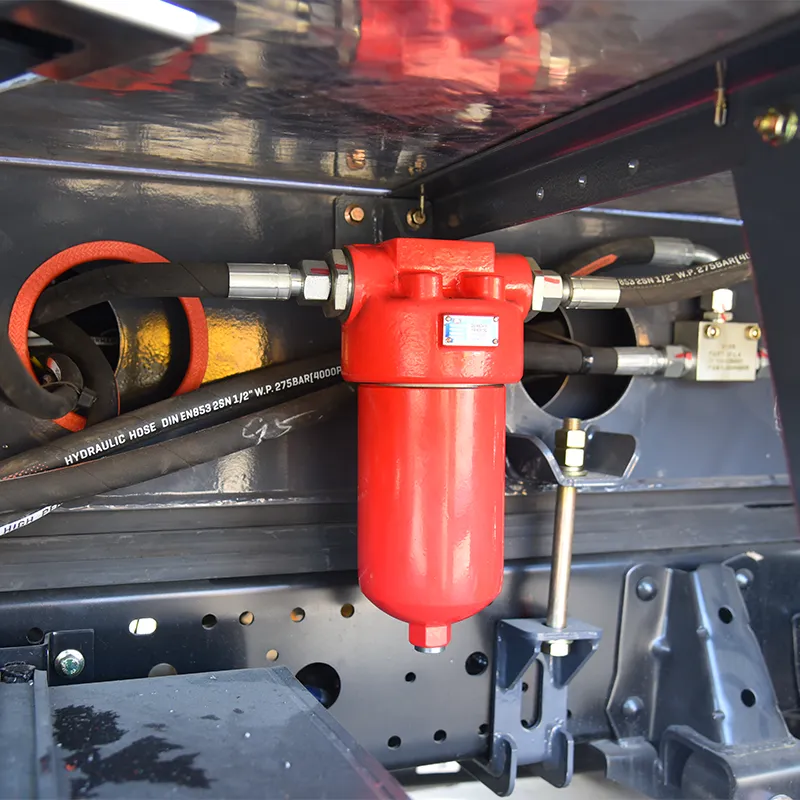

10.Гидравлические маслопроводы
Гидравлические шланги используют четырёхслойные рукава с стальной оплёткой от отечественного первоклассного бренда Циндао Xiangliu. Гидравлические соединения применяют коническую герметизирующую структуру, выдерживающую максимальное давление до 30 МПа, что гарантирует отсутствие утечек масла.
11.Гидравлические клапаны
Ключевые гидравлические компоненты, такие как гидравлические многопозиционные клапаны и гидравлические лебедки, закупаются в соответствии со стандартами отечественных первоклассных брендов, что обеспечивает стабильность характеристик и долговечность.
12.Электродвигатель
Применены медные обмотки, обладающие высокой термостойкостью и хорошей теплоотдачей, что гарантирует постоянную мощность и стабильность работы крана.
13.Поворотный опорно-вращательный механизм
Используется кованая опора с внешним зацеплением из марганцевой стали 50 марганца от ведущего отечественного бренда, что обеспечивает идеальное соединение основных точек нагрузки с рамой и исключает проблемы, вызванные неподходящим размером опоры.
14.Стальные материалы
Применены высокопрочные и пластичные марки сталей TQ700#, TQ600# и BS960, что повышает прочность и долговечность конструктивных элементов, одновременно снижая собственный вес и обеспечивая высокое качество стрелы и точность геометрических размеров.
15.Медные втулки
Отсутствие раковин и породников, равномерная твердость, плотная структура. Стабильные характеристики при высоком давлении, хорошая полируемость и антифрикционные свойства.
16.Гидравлические маслопроводы
Специализированные гидравлические цилиндры для кранов Сытун. Утолщенный корпус цилиндра с гальванической обработкой, высокая твердость и стабильность при эксплуатации. Бесшовные стальные трубки, уплотнители износостойкие и герметичные.
