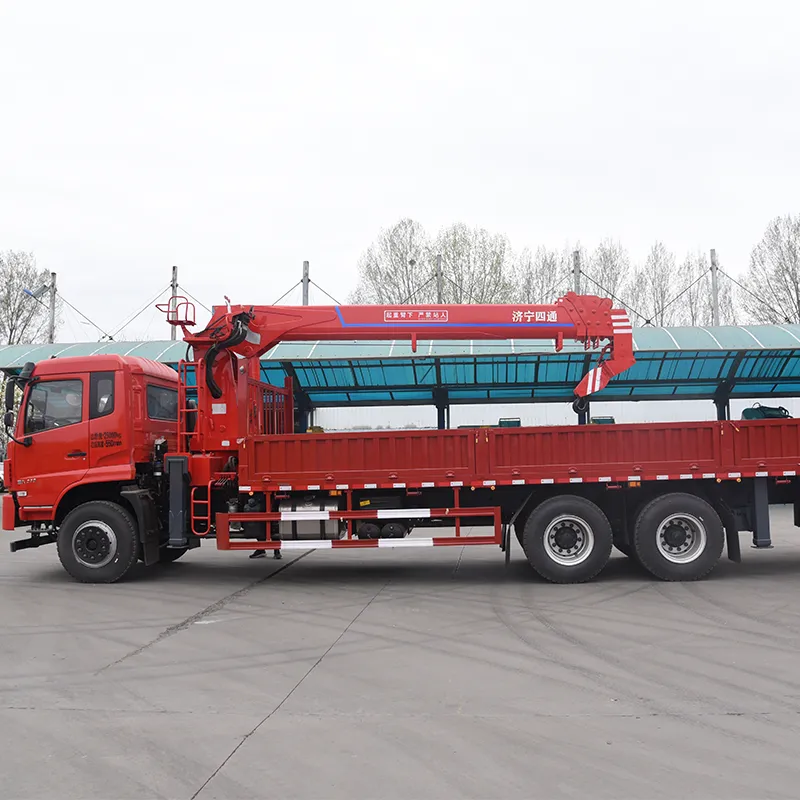

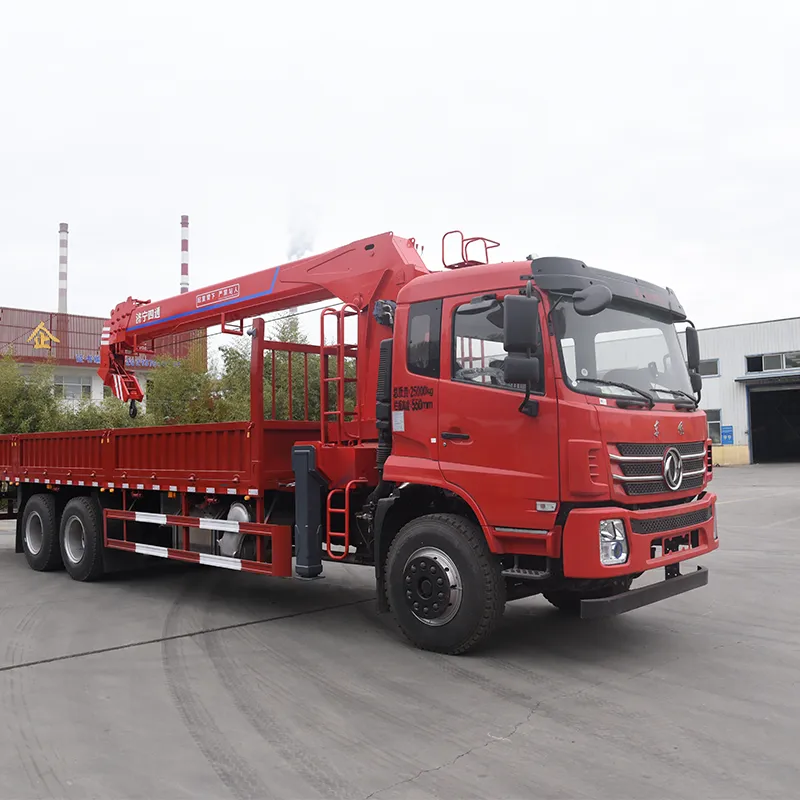

14-тонный кран-манипулятор Dongfeng 2

Параметры кран-манипулятора Значения Кран-манипуляторная стрела 5 м * 5 секций (U-образная большая стрела) Максимальная грузоподъемность 14000 кг Длина базовой стрелы 5.6 м-18.8 м Максимальная высота подъема 22 м Ширина оборудования, расстояние между опорами...

Отправить заявку

Описание

маркер

Параметры кран-манипулятора	Значения
Кран-манипуляторная стрела	5 м * 5 секций (U-образная большая стрела)
Максимальная грузоподъемность	14000 кг
Длина базовой стрелы	5.6 м–18.8 м
Максимальная высота подъема	22 м
Ширина оборудования, расстояние между опорами	2.5 м * 7.1 м
Максимальный угол подъема стрелы	0–75°
Угол поворота	360° полный поворот
Скорость поворота	2.5 об/мин
Гидравлические опоры	Автоматические (двойные задние опоры)
Расширение/сжатие стрелы кран-манипулятора	Кабель для возврата стрелы
Способ выдвижения стрелы	Двухцилиндровое выдвижение стрелы (вторая секция стрелы выдвигается отдельно)
Максимальный момент подъема	35 т*м
Двухнасосное слияние потоков

Кран-манипулятор класса 14 тонн оснащен структурой стрелы U-образной формы (высокая прочность, адаптирована к работам с тяжелыми грузами). Максимальный момент подъема 35 т·м и высота подъема 22 м способны покрыть потребности в высокоразмещенных и тяжелых подъемных работах на средних строительных объектах. Диапазон расстояния между опорами 2,5–7,1 м адаптирован к различным условиям рабочих площадок. Конструкция с двухцилиндровым выдвижением стрелы и автоматическими гидравлическими опорами повышает стабильность работы и удобство эксплуатации. Оборудование часто используется для монтажа строительных компонентов, транспортировки тяжелого оборудования и других рабочих условий на средних и крупных строительных объектах.

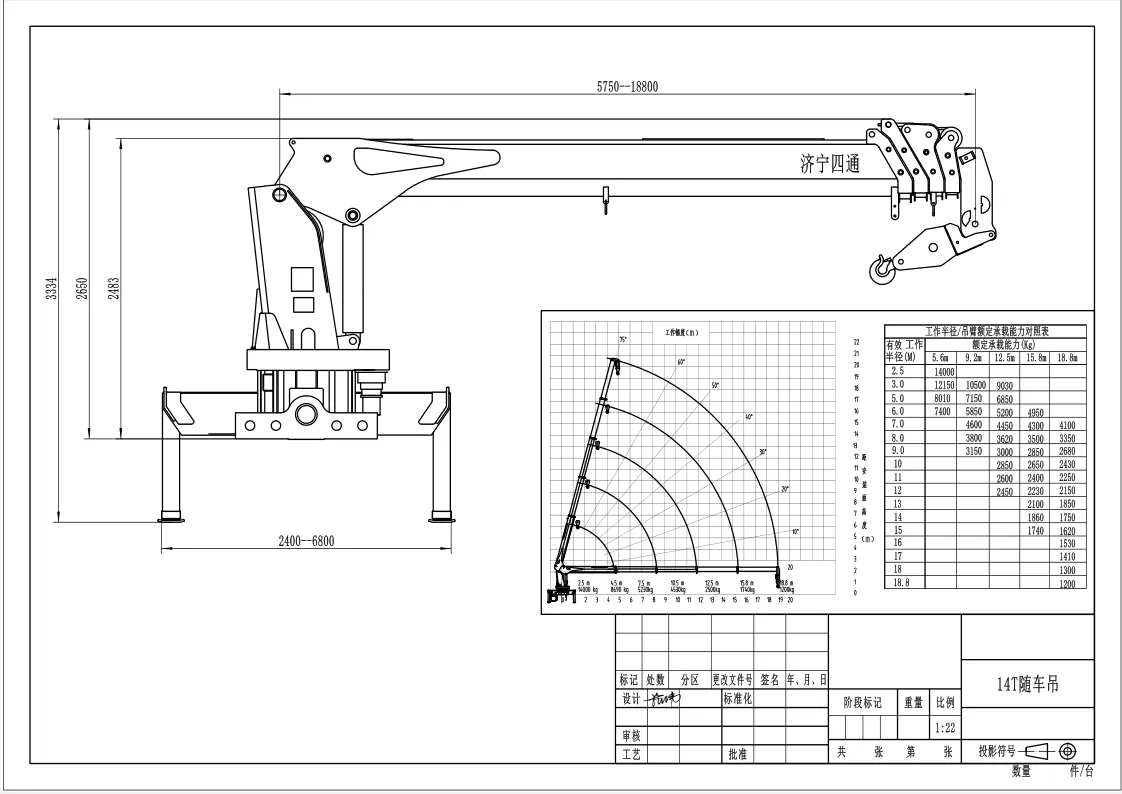

14-тонный кран-манипулятор Dongfeng 26966

Преимущества продукции автокрана

1.Операционная система

Операционная система гидравлических опор позволяет управлять каждой опорой отдельно.

2.Отборные гидравлические компоненты

Важные гидравлические компоненты всей машины закупаются в соответствии со стандартами ведущих отечественных брендов, что гарантирует их стабильность и долговечность.

3.Сплошной рама диаметром 300 мм

Изготовлен из высокопрочной стали, обладает высокой опорной способностью и грузоподъемностью, а также слабой склонностью к изгибу.

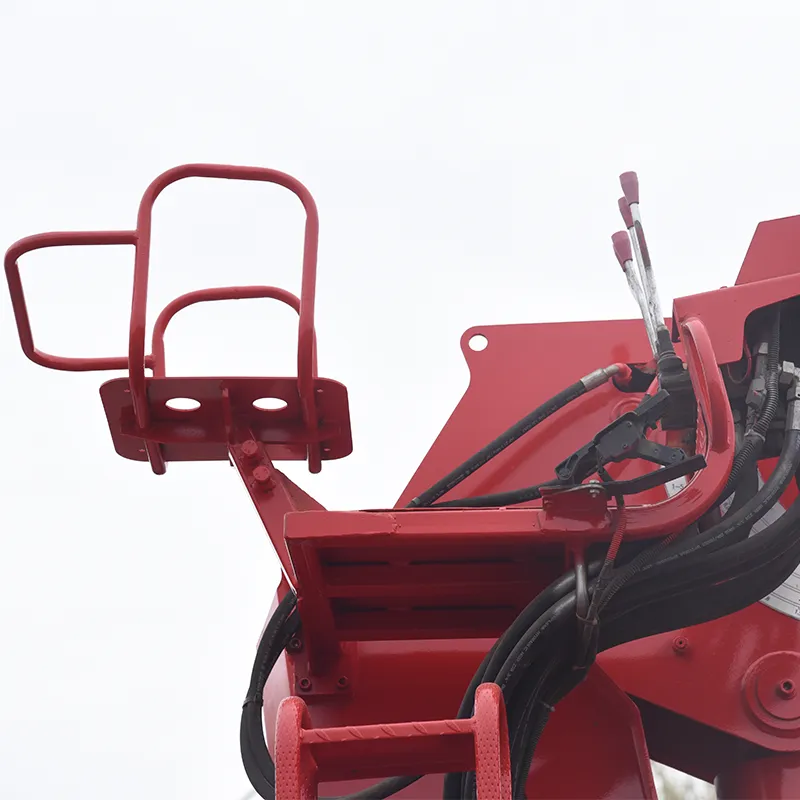

4.Верхняя операционная кабина

Обладает широким обзором и обеспечивает безопасность эксплуатации; в целом изготовлена из высокопрочной стали.

5.Опоры с двойной полостью

Имеют высокую опорную способность, обеспечивают большую стабильность всей машины и повышенную безопасность при работе.

6.Гидравлические цилиндры

Гарантируют плавное выдвижение и легкое движение телескопического стрела, а также обеспечивают постоянную мощность и стабильность во время работы.

7.Рама продукции

Грузовые краны компании Ситонг изготовлены из специальной высокопрочной стали для рамы. При их производстве используется сварка по конструкции типа муфты-паз (маосюнь), что обеспечивает легковесность при сохранении прочности. Соединительные резьбовые отверстия рамы с поворотным подшипником и поворотной платформой обрабатываются с высокой точностью (сверление и нарезание резьбы) на крупном портальном обработочном центре, что избегляет нестандартных проблем, возникающих при использовании газодетальных отверстий.

8.Гидравлические трубки

Гидравлические трубки используют четырехслойные стальной проволочные трубки бренда Циндао Сянлу (ведущий отечественный бренд). Гидравлические соединения имеют конусную уплотнительную конструкцию, максимальное рабочее давление которых достигает 30 МПа, что гарантирует отсутствие утечек масла.

9.Гидравлические клапаны

Важные гидравлические компоненты, такие как гидравлические многопутевые клапаны и гидравлические лебедки, закупаются в соответствии со стандартами ведущих отечественных брендов, обеспечивая стабильность работы и долговечность.

10.Электродвигатель

Используются электродвигатели с медной обмоткой, которые имеют высокую термостойкость и хорошую теплоотдачу, гарантируя постоянную мощность и стабильность крана во время работы.

11.Поворотный подшипник

Используются внешнезубчатые подшипники из ковки марки 50ГФ от ведущих отечественных брендов, которые обеспечивают идеальное сочетание основных нагрузочных точек с рамой и избегяют проблем, вызванных слишком крупными или слишком мелкими подшипниками.

12.Сталь

Для изготовления используются высокопрочные листы с хорошей пластичностью марок TQ700#, TQ600# и BS960, которые повышают прочность и долговечность конструктивных элементов, одновременно снижая собственный вес и гарантируя качество стрелы точность геометрических размеров.

13.Медные втулки

Изделия без песчаных включений и газовых пустот, имеют однородную твердость и плотную микроструктуру, стабильно работают при высоком давлении, а также обладают хорошими полировочными свойствами и антиприлипательными свойствами.

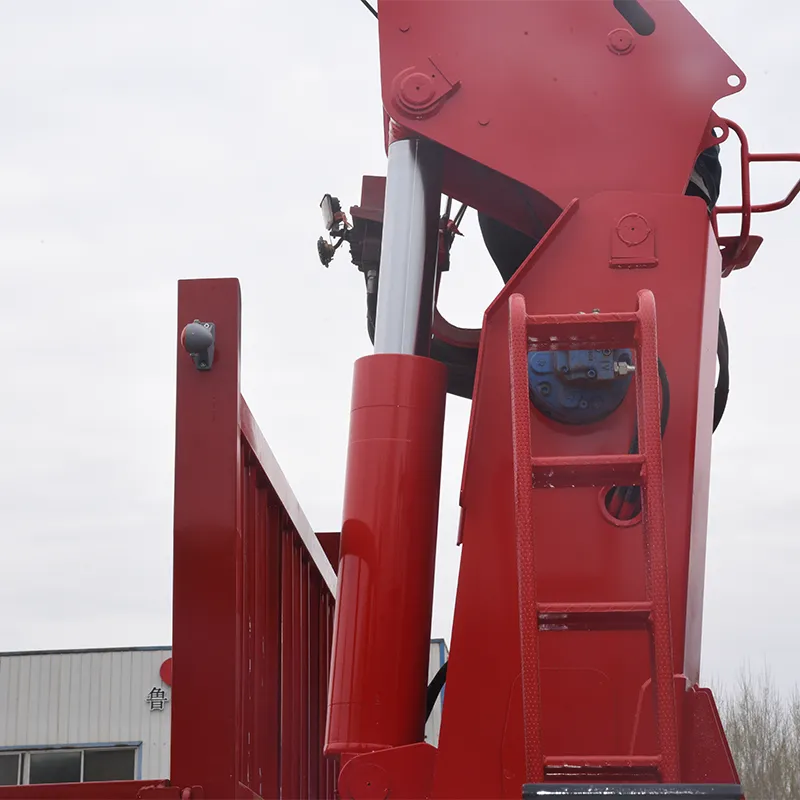

14.Гидравлические цилиндры (специальные)

Специальные гидравлические цилиндры для кранов компании Ситонг имеют усиленный цилиндрический корпус и электрохимическое покрытие (обеспечивает высокую твердость), поэтому они обладают высокой стабильностью во время использования. Безшовные стальные трубы и гидравлические уплотнения изготовлены из качественного материала, что обеспечивает их износостойкость и герметичность (предотвращение утечек).
