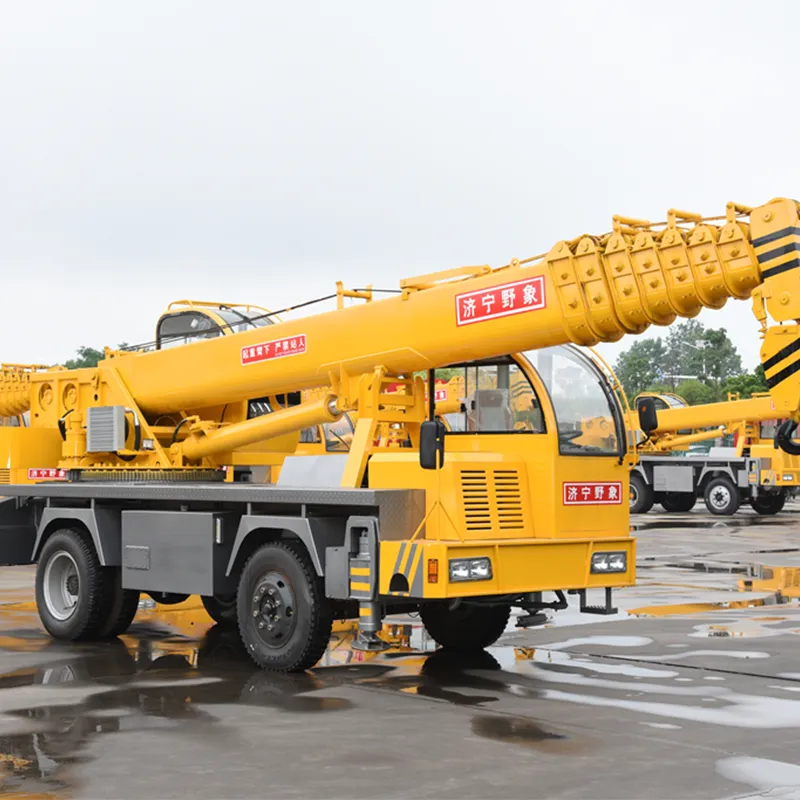

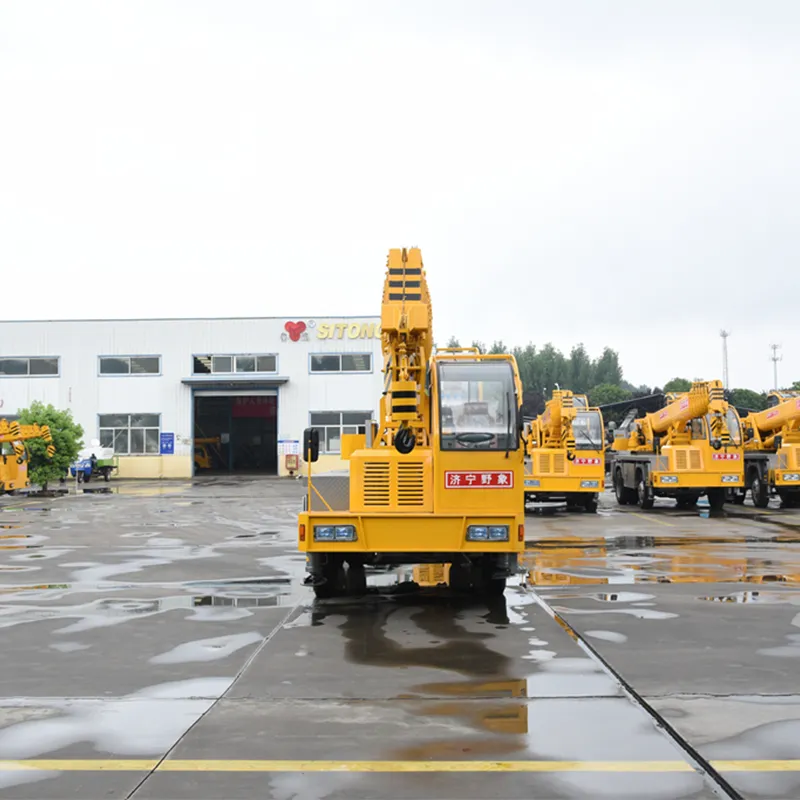

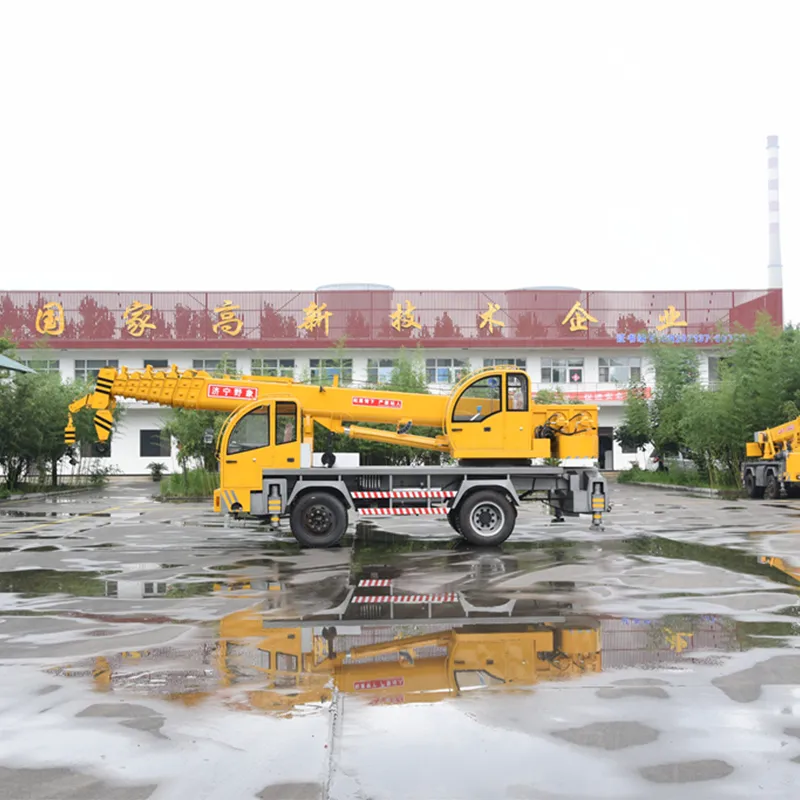

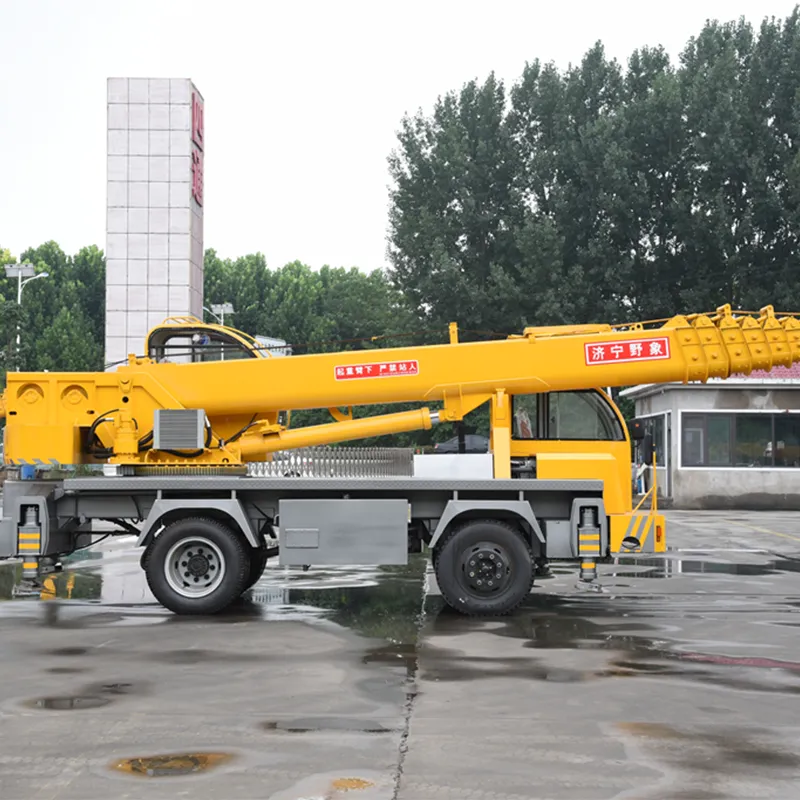

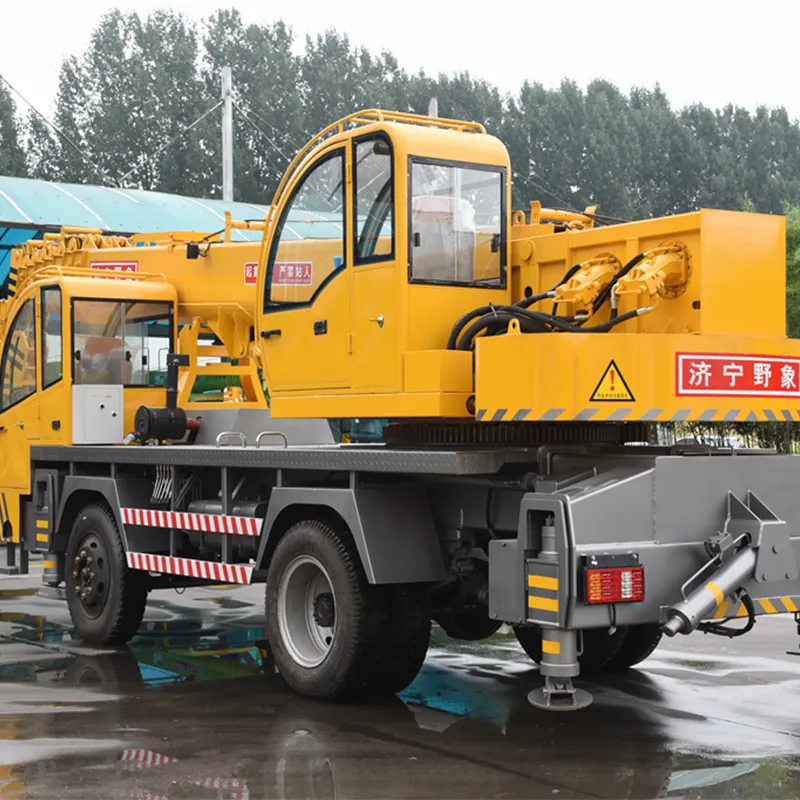

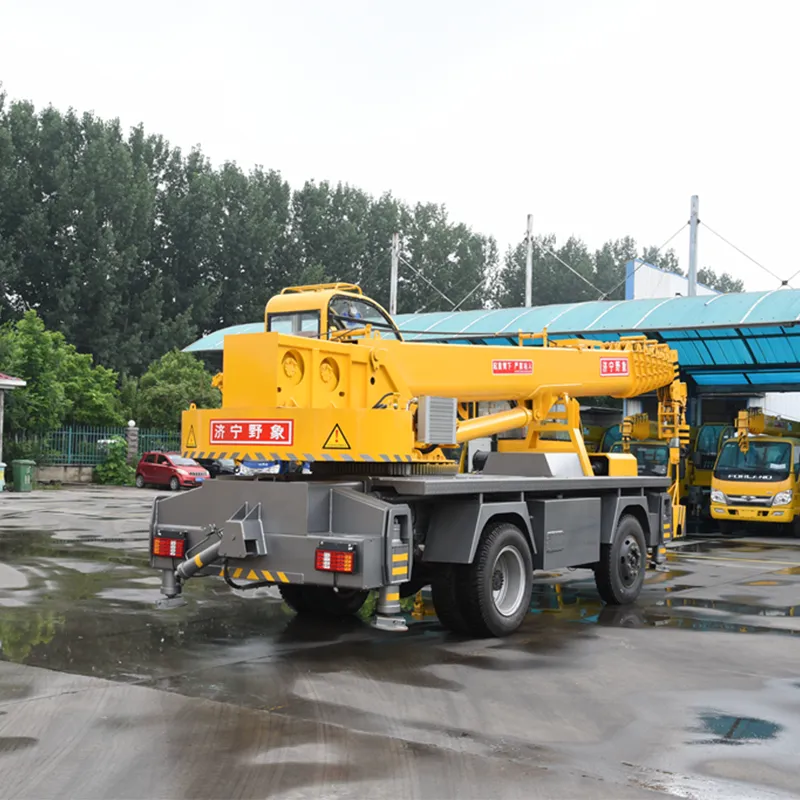

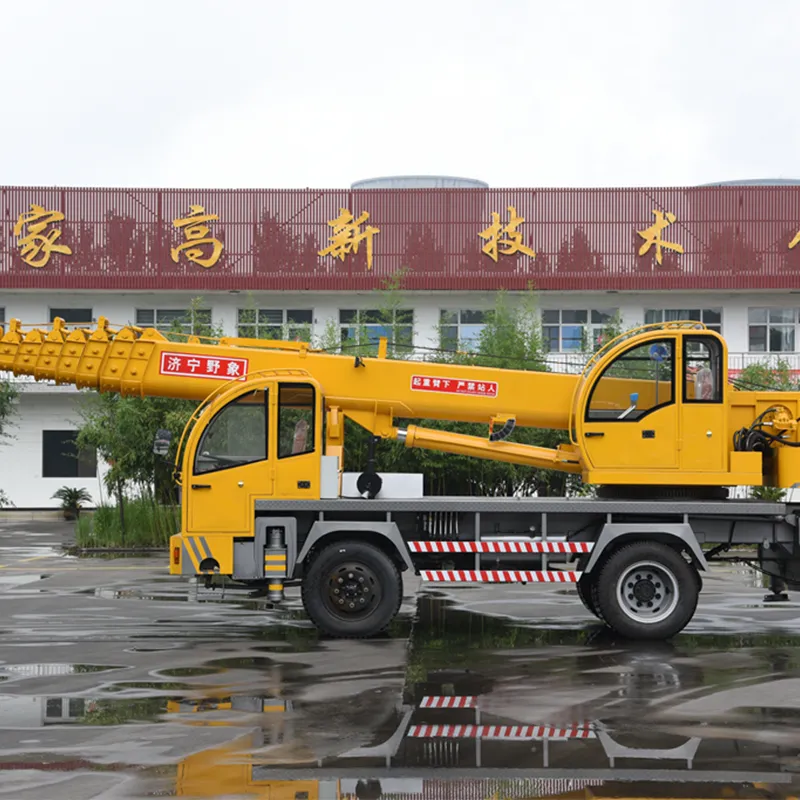

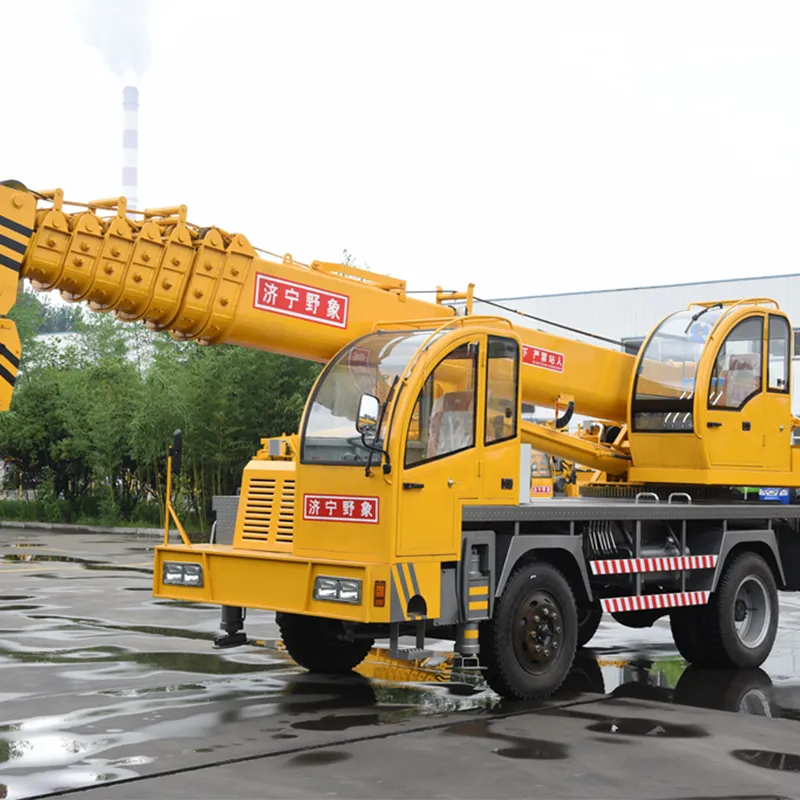

12-тонный самодельный кран
Автокран собственной сборки грузоподъемностью 12 тонн (расширяемая рама, двухсекционные опоры) Параметр Значение Параметр Значение Модель ST5120JQZ Лебедка основного крюка Лебедка на наклонном валу по 8 т Максимальная грузоподъемность 12000 кг Лебедка вспомогательного крюка Лебедка на...
Описание
маркер
| Автокран собственной сборки грузоподъемностью 12 тонн (расширяемая рама, двухсекционные опоры) | |||
| Параметр | Значение | Параметр | Значение |
| Модель | ST5120JQZ | Лебедка основного крюка | Лебедка на наклонном валу по 8 т |
| Максимальная грузоподъемность | 12000 кг | Лебедка вспомогательного крюка | Лебедка на наклонном валу по 8 т |
| Максимальная высота подъема | 40 м | Модель редуктора | Планетарный |
| Стрела | 6 секций/5 м/8 секций | Поворотное подшипное устройство | 1128.45 |
| Размах опор (двухсекционные) | 6,5×6,5 м | Насос двигателя | Насос 63# |
| Большая расширяемая рама | 1,3 м | Насос электродвигателя | Насос 63# |
| Размеры | 9,1×2,15×3 м | Центральный поворот | Планетарный |
| Мощность электродвигателя | 15 кВт/6 ступеней | Большая рама (расширяемая) | 400×200×8 мм |
| Скорость подъема (крюк/вспомогательный крюк) | 85/48(106) м/мин | Размер стрелы | 560×470 мм |
| Скорость поворота | 0-3 об/мин | Задний переключатель | Переключатель |
| Модель двигателя | Yu King | Тип рулевого управления | Гидропривод руля |
| Мощность двигателя | 82 кВт | Тип тормозов | Газовые тормоза |
Автокран на шасси собственной сборки грузоподъемностью 12 тонн предназначен для крупных строительных монтажных работ, транспортировки тяжелого оборудования, установки крупногабаритных изделий на высоте и других сценариев:
1.Телескопическая стрела из 8 секций (базовая длина 5 м/6 м по выбору) с максимальной высотой подъема 40 метров позволяет покрыть потребности в работах на высоте на дальних расстояниях.
2.Двухсекционные опоры с размахом 6,5×6,5 м и расширяемый рама длиной 1,3 м (размеры 400×200×8 мм) значительно повышают стабильность при тяжелых нагрузках, адаптируясь к работам на открытых площадках.
3.Два лебедка на наклонном валу по 8 тонн каждый (основной крюк 85 м/мин, вспомогательный крюк 48/106 м/мин) в комплекте с планетарным редуктором обеспечивают гибкий переход между легкими и тяжелыми нагрузками.
4.Двигатель мощностью 82 кВт и шестиступенчатый электродвигатель 15 кВт обеспечивают мощную и стабильную работу.
5.Гидропривод руля и газовые тормоза повышают безопасность эксплуатации, а общая конструкция параметров фокусируется на эффективности и стабильности при работе с крупными грузами и на высоте.
Преимущества продукции домашних автокранов и дополнительная сводка по технологиям кранов
1.Ключевые преимущества продукции домашних автокранов
На основе продукционного текста домашние автокраны формируют значительные конкурентные преимущества в трех основных направлениях: выборе компонентов, конструкционном дизайне и операционной безопасности, которые подразделяются на следующие категории:
(1).Преимущества надежности ключевых компонентов
①.Гидравлическая система: Ключевые гидравлические компоненты (многопутевые клапаны, лебедки, цилиндры) закупаются в соответствии со стандартами ведущих отечественных брендов. Гидравлические трубки – четырехслойные стальные проволочные трубки марки Циндао Сянлу, соединители с конической уплотнением могут выдерживать давление до 30 МПа, исключая утечки. Специальные гидравлические цилиндры имеют усиленный цилиндрический корпус, обработанный электрохимическим покрытием, обладают высокой твердостью и износостойкостью, обеспечивая непрерывную мощность во время работы.
②.Энергетические и передачные компоненты: Используются электродвигатели с медной обмоткой, обладающие высокой теплостойкостью и теплоотдачей, предотвращающие снижение мощности во время длительной работы. Вспомогательные подшипники поворота – шлицевые наружные зубчатые подшипники марки 50ГФ ведущих отечественных брендов, обеспечивающие идеальное сочетание основных нагрузочных точек с рама и предотвращающие структурные риски из-за неправильных размеров. Планетарные редукторы адаптированы для переключения между легкими и тяжелыми нагрузками, повышая КПД передачи.
③.Структурная сталь: Используются листы высокой прочности и пластичности марок TQ700#, TQ600#, BS960, сочетающие прочность конструкции и легкость, обеспечивая качество и геометрическую точность стрелы. Медные втулки без песчаных включений и газовых пустот, с однородной твердостью и плотной микроструктурой, стабильны при работе при высоком давлении, обладают отличными антиприлипательными и полировочными свойствами.
(2).Преимущества стабильности конструкционного дизайна
①.Опоры и рама: Поддерживают индивидуальное управление гидравлическими опорами, адаптируясь к сложным площадкам. Комбинация трех рядов гидравлических опор и двойных опор (у некоторых моделей) значительно повышает способность к переносу нагрузки, а дизайн с большим шагом (например, 6.75*8 м) усиливает стабильность при работе с большими весами. Задняя раскладная рама может сдвигаться назад на 1.5 м (для 20-тонной модели), дальней게 оптимизируя центр тяжести всего оборудования и снижая риск переворачивания.
②.Характеристики стрелы: Использует внешние гидравлические цилиндры для синхронного выдвижения всех секций стрелы, обеспечивая плавное синхронное выдвижение нескольких секций за счет веревочного привода (например, стрела 7 м * 8 секций), предотвращая сдвиг. U-образная большая стрела (например, U650*420 мм) обладает большей прочностью конструкции, адаптируясь к максимальной грузоподъемности 20000 кг и максимальной высоте подъема 47 м для 20-тонной модели, покрывая сценарии тяжелых работ на большой высоте.
(3).Преимущества эксплуатации и безопасности
①.Операционная среда: Верхняя операционная кабина изготовлена из высокопрочной стали, обладает широким обзором без помех, устраняя зоны слепого зрения. Некоторые модели имеют стандартные передние и задние кабины, удовлетворяя потребности в совместной работе нескольких человек и повышая операционную безопасность.
②.Детализированная гарантия: Синхронное выдвижение стрелы в гидравлической системе уменьшает неравномерное нагружение на стрелу, снижая структурные потери. Сочетательные резьбовые отверстия рамы и вспомогательного подшипника поворота обрабатываются с высокой точностью, предотвращая нестандартные проблемы от газодетальных отверстий и продлевая срок службы оборудования.
2.Дополнительная сводка по технологиям кранов (на основе резюме поиска)
Согласно отраслевым техническим материалам, из...
