Описание

маркер

Таблица параметров крана-манипулятора типа паука класса 10 тонн
Категория параметров	Наименование параметра	Значение
Спецификация	10Т
	Максимальный рабочий радиус	17.8 м
	Максимальная высота подъема	20 м

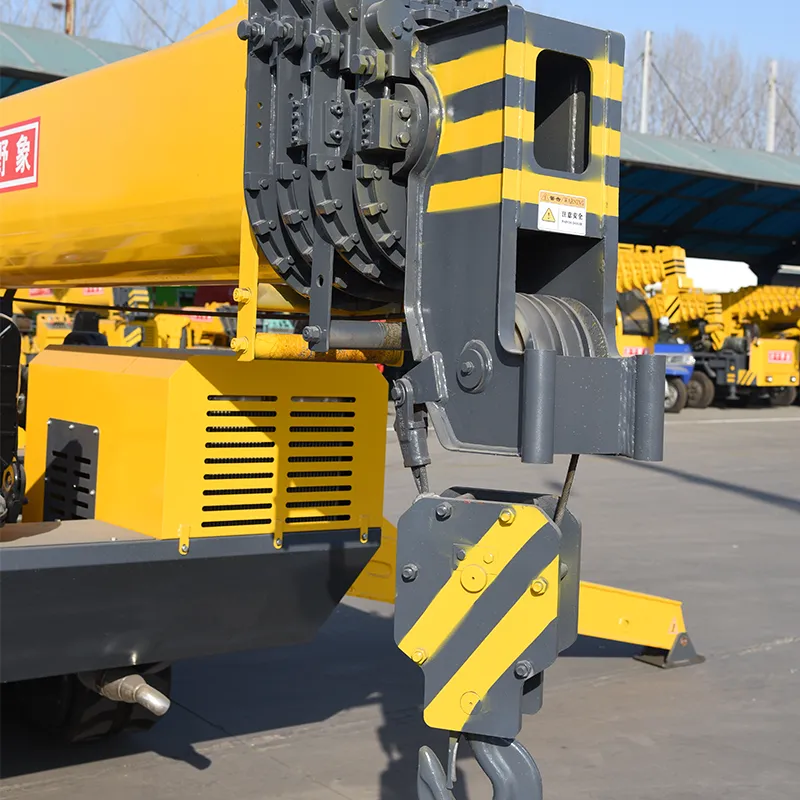

Устройство для подъемных работ (кран)	Скорость подъема крюка	14м/мин(4 веревки)
Устройство для подъемных работ (кран)	Характеристики стального каната	Ø11мм*80м
Телескопическое устройство	Форма кран-манипуляторной стрелы	5 секций, U-образная конструкция
	Длина телескопической стрелы	5.8 м ~ 19.5 м
	Время работы стрелы	13.7 м (выдвижение: 45 сек, уборка: 23 сек)
	Угол стрелы / время	0~82° (выдвижение: 57 сек, уборка: 29 сек)
Поворотное устройство	Угол поворота / скорость	0~360° (непрерывный) / 22 сек
Опорное устройство	Форма работы опор	Ручной поворот + гидравлическая автоматическая опора (двухсекционная опора)
Опорное устройство	Максимальный диапазон выдвижения	Слева и справа (7.1 м), спереди и сзади (5.4 м)
Ходовое устройство	Способ ходьбы	Гидравлический моторный привод
	Скорость ходьбы	0~2.5км/ч
	Способность к подъему по склону	20° (35%)
Электродвигатель	Напряжение	AC380V
Электродвигатель	Производитель	Юньней
Двигатель	Форма / Рабочий объем	490 с наддувом
	Способ запуска	Электрический запуск
	Характеристики запуска	-5℃ ~ 40℃
	Топливо / Объем	Дизель / 180L
	Емкость аккумулятора	12V80AH
	Стандарт выбросов	ГБ 2
Операционная система	Управление (кран-манипуляторная стрела/опоры)	Ручное управление, ручная ходьба
Операционная система	Операционные характеристики	Ручное управление
Стандартная комплектация	Дизельный двигатель и электродвигатель (двухрежимный привод)
Общие размеры оборудования	6360мм1590мм2330мм
Общий вес

Кран-манипулятор типа паука класса 10 тонн относится к среднему оборудованию для подъемных работ на площадках. Основные преимущества заключаются в следующем: структура стрелы U-образной формы усиливает несущую способность стрелы, адаптируясь к тяжелым работам класса 10 тонн; двухрежимный привод (дизель-электрический) позволяет гибко переключаться в зависимости от рабочей среды, снижая энергопотребление и шум; большой диапазон выдвижения опор (слева-правая 7100 мм, спереди-сзади 5400 мм) повышает стабильность работы; компактные общие размеры оборудования адаптируются к ограниченным пространствам, таким как тесные строительные площадки и муниципальные аллеи. Оборудование часто используется для монтажа строительных компонентов, перемещения тяжелого оборудования, транспортировки материалов на муниципальных объектах и других

Преимущества продукции паукообразных кранов и технологический фон ключевых компонентов

1.Ключевые преимущества продукции паукообразных кранов

На основе продукционного текста паукообразные краны формируют значительные преимущества в выборе компонентов, конструкционном дизайне и эксплуатационных характеристиках, которые можно разделить на следующие категории:

(1).Система ходовой части и опор

①.Резино-металлические гусеницы: Гладкое движение, эффективная защита поверхности (например, дорожные покрытия города, внутренние площадки), предотвращение повреждения поверхности стальными гусеницами. Подходит для рабочих сценариев, требующих защиты поверхности.

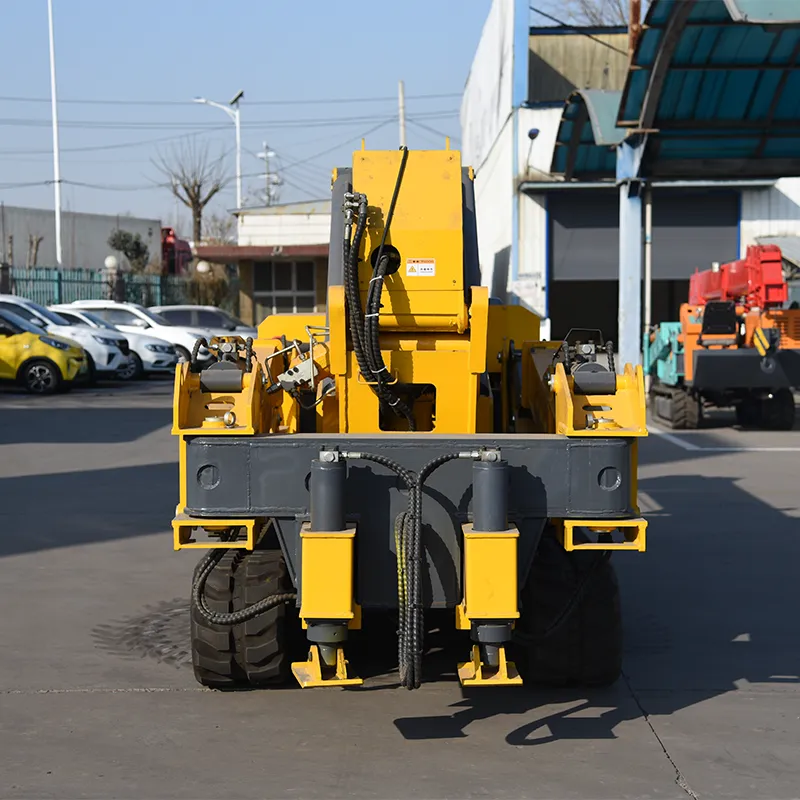

②.Гидравлические опоры: Большой шаг, поддерживают двойной режим «ручного выдвижения + автоматическая гидравлическая поддержка», выполнены в конструкции двойных опор. Обеспечивают высокую надежность и безопасность работы всего оборудования, подходят для требований к ширине различных площадок.
- **Компактная компоновка**: Общая конструкция имеет рациональное решение, занимает малое пространство после сжатия, что обеспечивает гибкое движение и работу на узких площадках (например, проходы, внутренние строительные площадки).

(2).Гидравлическая и энергетическая системы

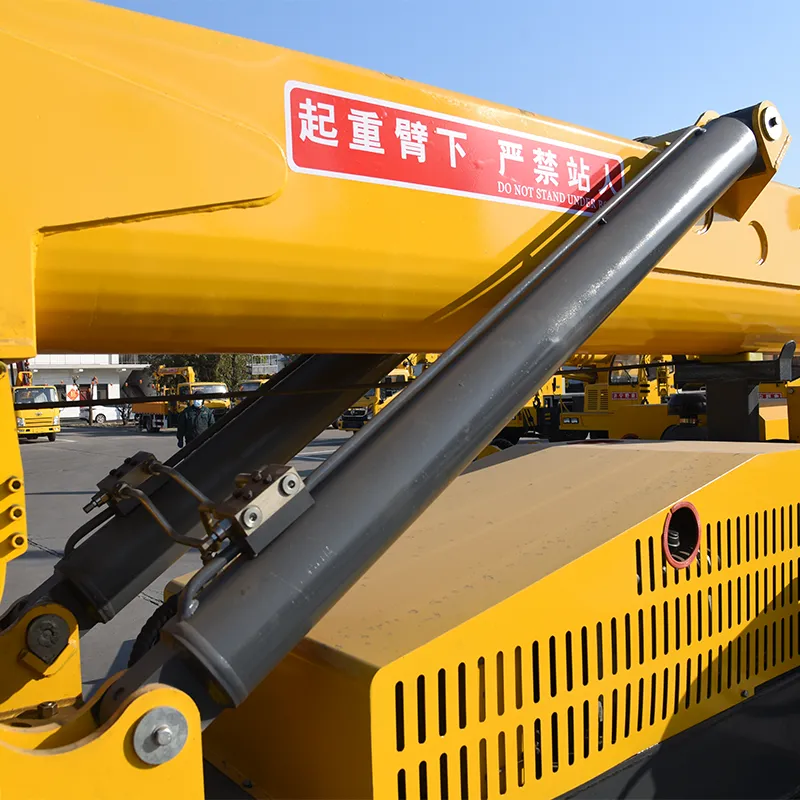

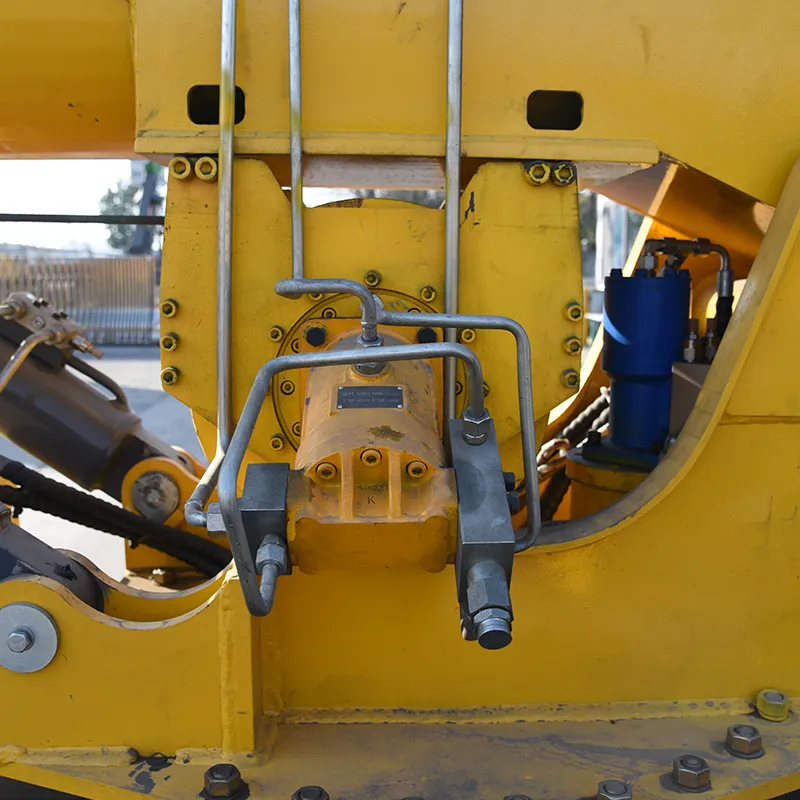

①.Отборные гидравлические компоненты: Ключевые гидравлические компоненты (многопутевые клапаны, гидравлические лебедки, гидравлические цилиндры) закупаются в соответствии со стандартами ведущих отечественных брендов. Гидравлические трубки – четырехслойные стальные проволочные трубки марки Циндао Сянлу, соединители имеют коническую уплотнительную конструкцию, максимальное рабочее давление достигает 30 МПа, гарантируя отсутствие утечек. Специальные гидравлические цилиндры имеют усиливаемый цилиндрический корпус, обработанный электрохимическим покрытием, обладают высокой твердостью и стабильностью, обеспечивая непрерывную мощность и гладкость работы.

②.Мотор с медной обмоткой: Обладает высокой теплостойкостью и хорошим теплоотдачей, предотвращает снижение мощности во время длительной работы, обеспечивая непрерывную мощность и стабильность оборудования во время подъемных работ.

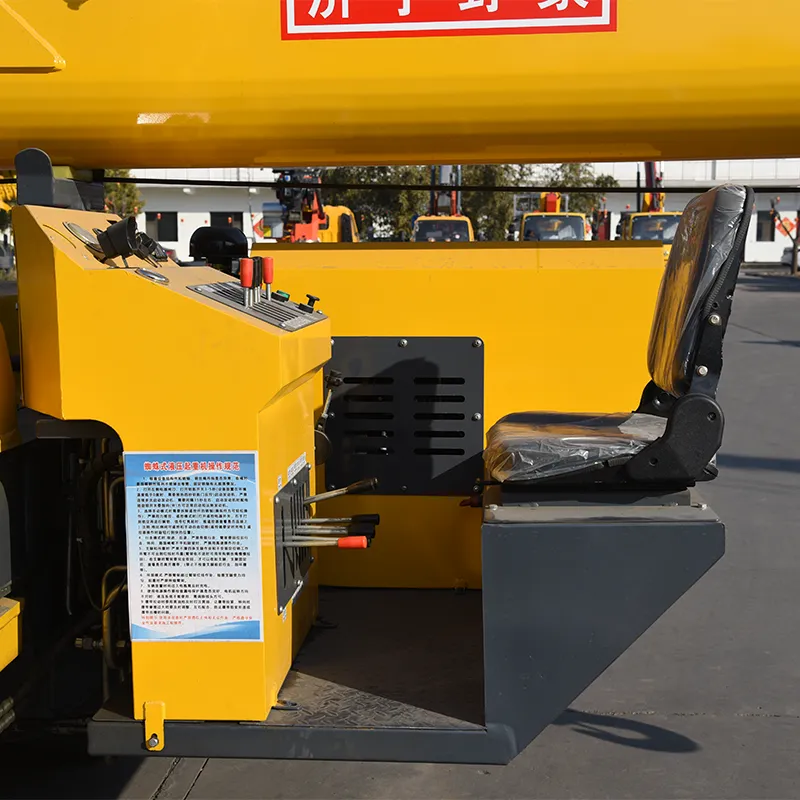

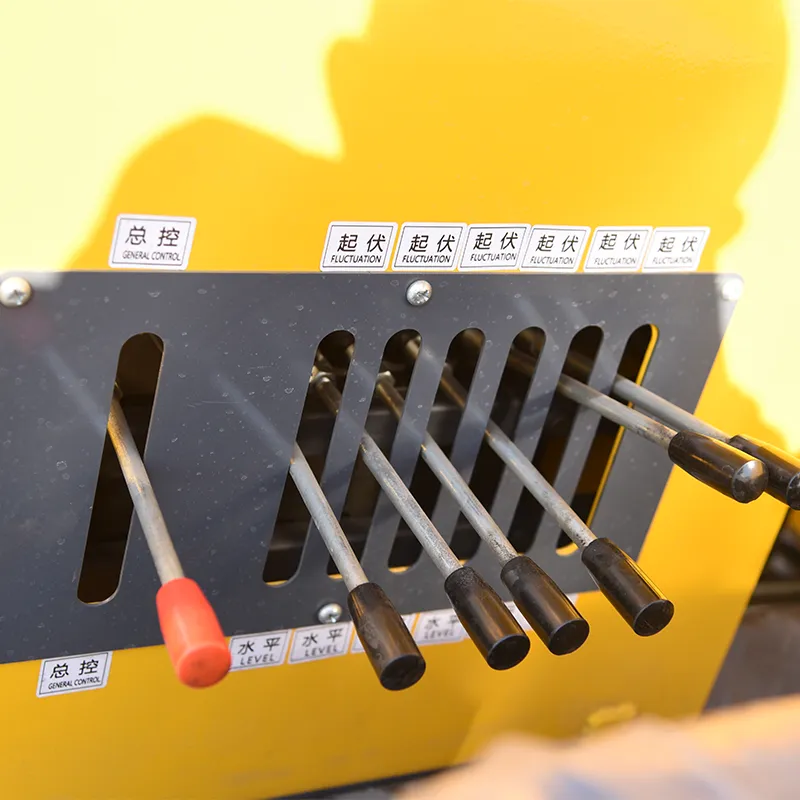

③.Гидравлическое управление: Использует гидравлическую операционную систему, поддерживает одноручное управление. Простая логика управления снижает порог вручную управления и повышает производительность работы.

(3).Прочность конструкции и долговечность

①.Сильная стрела: Выполнена в U-образной конструкции (у некоторых моделей – 5-секционная телескопическая стрела), изготовлена из высокопрочных листов высокой прочности и высокой пластичности марок TQ700#, TQ600#, BS960. Сочетает прочность и легкость конструкции, максимальная высота подъема достигает 23,3 метра, обладает высокой грузоподъемностью и точностью геометрических размеров.

②.Качественные конструкционные элементы: Рама изготовлена из специальной высокопрочной стали, сварена по конструкции типа муфты-паз. Провода сверляются и нарезаются резьба на крупном портальном обработочном центре, что предотвращает нестандартные проблемы от газодетальных отверстий. Медные втулки без песчаных включений и газовых пустот, с однородной твердостью и плотной микроструктурой, стабильны при работе при высоком давлении, обладают отличными антиприлипательными и полировочными свойствами.

③.Вспомогательный подшипник ведущих отечественных брендов: Используется шлицевой наружный зубчатый подшипник марки 50ГФ ведущих отечественных брендов, обеспечивает идеальное сочетание основных нагрузочных точек с рама, предотвращает проблемы от неправильных размеров подшипника и повышает общую долговечность оборудования.

2.Технологические характеристики и отраслевой фон ключевых компонентов

Согласно резюме поиска, технические принципы, отраслевое состояние, преимущества и недостатки ключевых компонентов паукообразных кранов (резино-металлические гусеницы, вспомогательные подшипники, гидравлическое управление) могут быть дополнительно дополнены следующим образом:

(1).Резинометаллические гусеницы

①.Технологические характеристики: Основа – резина, внутренняя часть – металлический или металл-полимерный каркас (композитные резинометаллические гусеницы). Состоят из металлической передающей несущей части, силовой натяжной части и эластичной резиновой части, изготовлены в едином блоке.

②.Преимущества в отрасли: По сравнению со стальными гусеницами, масса снижается на 56% (например, бронетранспортер M113), что увеличивает скорость движения и снижает расход топлива. Значительное снижение уровня шума, хорошая вязкость снижает усталость операторов, высокая стойкость к коррозии кислот, щелочей и соли, большая ширина обеспечивает хорошую проходимость на вяжелых почвах.

③.Ограничения в отрасли: Ограниченная прочность и короткий срок службы, в экстремальных условиях (высокая/низкая температура, крошечная дорога) легко стареют, растрескиваются, возможен отслоение сердечника и разрыв стальных проволок. При повреждении требуется полная замена, невозможно локальное ремонт. В настоящее время в основном используется для легких устройств (паукообразные краны, легковые боевые машины, беспилотные боевые машины).

(2).Вспомогательный подшипник

①Технологическая позиция: Также известен как подшипник для поворотного стола, представляет собой большой составной подшипник, способный одновременно выдерживать осевое усилие, радиальное усилие и момент перекоса. Называется «суставом машины», является ключевым компонентом поворотного механизма паукообразного крана.

②.Отраслевая ценность: По сравнению с традиционным поворотным механизмом на роликах, уменьшает габариты оборудования на 20%, массу на 25% (например, кран вместимостью 3500 тонн может сбросить вес на 1200 тонн, сэкономив более 3 миллионов юаней на материалы). Малый момент трения, удобство обслуживания, легкость замены и долгий срок службы. В стране достигнут технологический прорыв (сегментные трехрядовые цилиндрические подшипники поворота диаметром 18 метров), общая технология достигла международного передового уровня.

③.Совместимость моделей: Вспомогательные подшипники, используемые в паукообразных кранах, относятся к легкому/среднему классу, соответствуют «однореечным ball-type» или «однореечным cross-roller type» (компактная конструкция, легкий вес, подходят для малых и средних подъемных устройств). Трехрядовые роллерные типы подходят для тяжелой техники (копатные экскаваторы, портовые краны).

(3).Гидравлическое управление (контроль давления жидкости)

①.Технологический принцип: Двигатель служит источником энергии, гидравлический насос преобразует механическую энергию в давление гидравлической жидкости, а с помощью клапанов осуществляется контроль.
